ハーレーFLHRロードキング ナビゲーション取り付け

知らない土地を走る時、現在地だけでも分かれ
ば何とかなるのに…。現在、車では今では当た
り前の様に装備されているカーナビ、バイクツ
ーリングでも強い味方になります!ハーレーに
迷WANナビを取付けました。このページでは
取付方法・注意点などをご紹介します。

迷WANナビで道迷わん!

ハーレー FLHR ロードキング
ナビゲーション取り付け
目次
はじめに
ナビゲーション取り付け 作業フロー
写真による取り付け紹介
電源コード取り付け
バイク用ステー取り付け
取り付け完了
ナビゲーション取り付け まとめ
バイクカスタム カテゴリー



はじめに


今回、ハーレーに車載するナビゲーションの機
種選びは、下記の点を重視しました。
【1】
ポータブルである事(バイクだけの使用ではも
ったいない、単体で持ち歩きなど出来ること)
【2】
内臓バッテリーの他に12V電源でも行ける事
(長時間の使用に対応すること)
【3】
取り付け方法が容易である事(シンプル性を重
視、取付けて見栄えがごちゃごちゃしない物)

を考えておりました。これらに該当したのが、
この迷WANナビ BZN-200でした。このナビ
には後オプション品に防水カバーもあり、バイ
クで使用するには持ってこいだと思います。

ハーレー FLHR ロードキング ナビゲーション取り付け(迷WANナビ BZN-200)
Broadzone
迷WANナビ BZN-200

素人が作業している内容です。くれぐれも参考
程度で、自己責任の作業にてお願い致します。


ナビゲーション取り付け 作業フロー


電源コード取り付け

ステーの取り付け

ナビ本体の取り付け


写真による取り付け紹介


電源コード取り付け

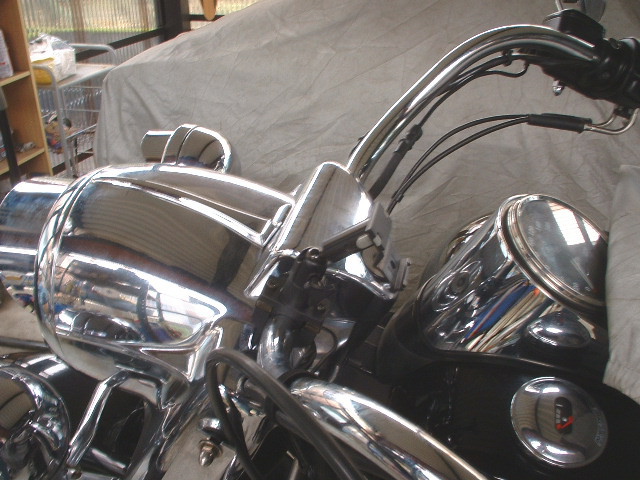

ハーレー FLHR ロードキング ナビゲーション取り付け(電源コード取り付け)
オプションパーツBZN-205電源コードをフォ
グランプの反対側の予備スイッチに接続する。
コード端子はバンドにてハンドルに固定しまし
た。結線はHarleyDavidson TOYAMAさん
に依頼しました。国産バイクの場合ヒューズボ
ックスのキーON・OFFに電源が入るヒュー
ズから電源を取ると良いと思われます。

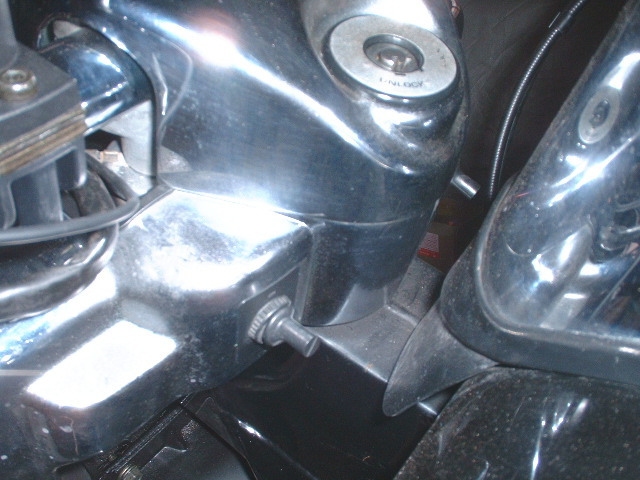

ハーレー FLHR ロードキング ナビゲーション取り付け(ナビゲーション用スイッチ)
今回ナビゲーション用になったスイッチです。




バイク用ステー取り付け

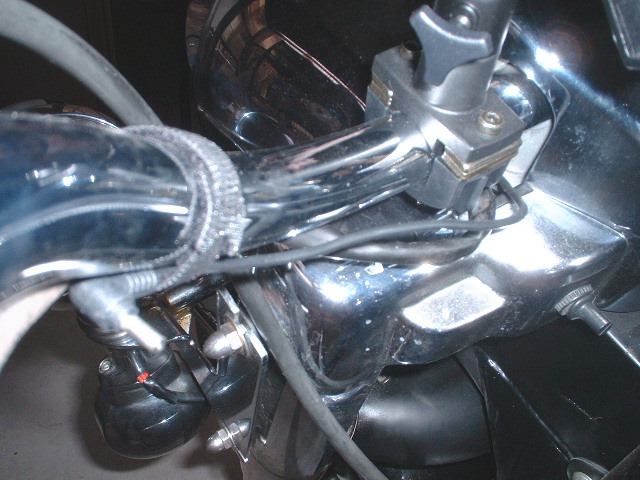

ハーレー FLHR ロードキング ナビゲーション取り付け(バイク用ステー取り付け)
オプションパーツBZN203バイクステーをハン
ドルバーにしっかり取り付ける。角度調整用の
ボールジョイント部のネジをしっかり固定しな
いと走行中にグラグラになる恐れがあります。


取り付け完了

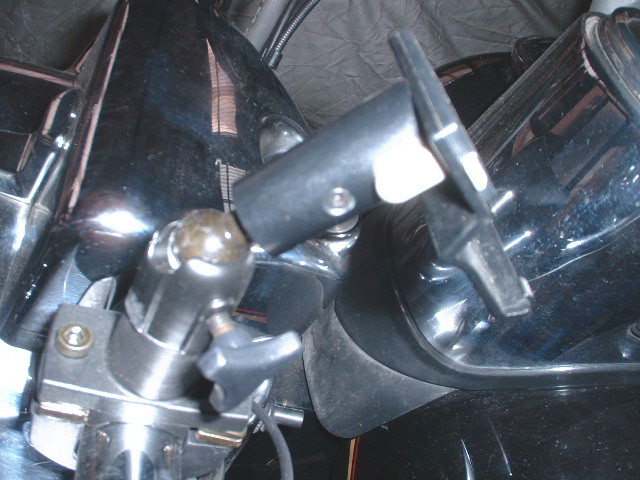

ハーレー FLHR ロードキング ナビゲーション取り付け(ステーのみ取り付けた状態)
ステーのみ取り付けた状態
非常にシンプルです。

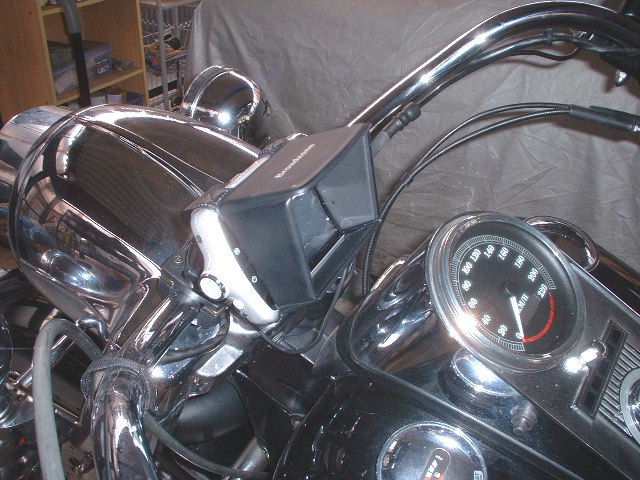

ハーレー FLHR ロードキング ナビゲーション取り付け(ナビを取り付けた状態)
ナビゲーション本体を付けた状態
走行中に見やすい位置に付けました。


ハーレー FLHR ロードキング ナビゲーション取り付け(ナビゲーション本体を付けた状態)
BZN-215液晶パネルフードを付けています。
これがないと晴れた日は太陽の光でナビ画面が
ほとんど見えません。必需品だと思われます。


ナビゲーション取り付け まとめ

【1】
やはりナビがあるとツーリングなどで知らない場
所を走る時、目的地への道順だけでなく食事・ガ
ソリンスタンドの場所などを分かるのでとても便
利です。ナビを取り付けて良かったです!!!

【2】
バイクのバッテリーより12V電源を取る事により
長時間の使用が可能です。電源の取り出し場所は
車種により違うと思いますので注意ください。分
からない時はショップに頼むと良いと思います。

【3】
ハーレーは振動が多いので走行中にズレたり外れ
たりしない様にナビ取り付けステーはハンドルバ
ーにしっかり取り付ける事が重要です。
